Transmitters

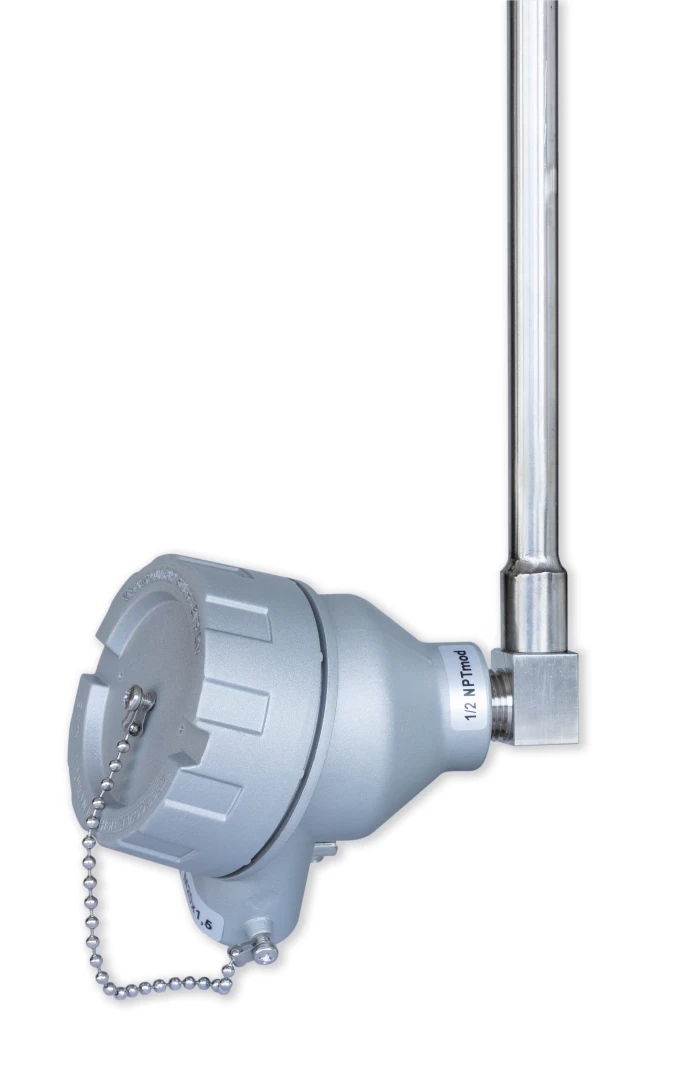

Transmitter voor een analoog signaal
Door middel van een transmitter is het mogelijk om een analoog signaal te krijgen. De transmitter wordt over de gehele lengte van het magnetische peiltoestel gemonteerd.
Uitvoeringen:
- Standaard
- Ex i
- Ex d
Met of zonder HART 5 of 7, Profibus, Fieldbus
Standard
| Uitvoering | Standaard |
| Omvormer | “SMART” type |
| Voeding | 8 – 35 VDC |
| Temperatuur | -50 ... +350°C |
| Nauwkeurigheid | ± 7,5 mm |
| Materiaal pijp | RVS 316 L |
| Max. lengte | 5,5 meter |
| Materiaal aansluitkast | Aluminium |
| Dichtheid | IP 67 |
| Aansluiting | M16 x 1,5 |
| Uitgang | 4 – 20 mA / 2 draads |
| Opties | Hogere nauwkeurigheid (± 5, ± 2.5 of ± 1 mm) M20x1,5; 1⁄2” NPT; 3⁄4” NPT aansluitingen HART 5 of 7 IP 68 behuizing PROFIBUS FIELDBUS RVS 304 of 316 behuizing Behuizing met LCD display (ook met optische bediening) Uitgangssignaal Ohm of Volt |
Ex i
| Uitvoering | Standaard |
| Omvormer | “SMART” type |
| Goedkeuring | II 1G Ex ia II C T6 Ga II 1D Ex ia III C T135°C Da |
| Voeding | 8 – 30 VDC |
| Temperatuur | -50 ... +350°C |
| Nauwkeurigheid | ±7,5 mm |
| Materiaal pijp | RVS 316 L |
| Max. lengte | 5,5 meter |
| Materiaal aansluitkast | Aluminium of RVS |
| Dichtheid | IP 67 |
| Aansluiting | M20 x 1,5 |
| Uitgang | 4 – 20 mA / 2 draads |
| Opties | Hogere nauwkeurigheid (±5, ± 2.5 of ± 1 mm) M16x1,5; 1⁄2” NPT; 3⁄4” NPT aansluitingen HART 5 of 7 IP 68 behuizing PROFIBUS FIELDBUS RVS 304 of 316 behuizing Behuizing met LCD display (ook met optische bediening) Uitgangssignaal Ohm of Volt |
Ex d
| Uitvoering | Standaard |
| Omvormer | “SMART” type |
| Goedkeuring | II 2G Ex db IIC T5..T1 Gb II 2D Ex tb IIIC T100°C..T350°C |
| Voeding | 8 – 30 VDC |
| Temperatuur | -50 ... +350°C |
| Nauwkeurigheid | ±7,5 mm |
| Materiaal pijp | RVS 316 L |
| Max. lengte | 5,5 meter |
| Materiaal aansluitkast | Aluminium of RVS 316 |
| Dichtheid | IP 66 / 67 en IP 68 |
| Aansluiting | 3⁄4” NPT of M20x1.5 |
| Uitgang | 4 – 20 mA / 2 draads |
| Opties | Hogere nauwkeurigheid (± 5, ± 2.5 of ± 1 mm) M16x1,5; M20x1,5; 1⁄2” NPT; 3⁄4” NPT aansluitingen HART 5 of 7 IP 68 behuizing PROFIBUS FIELDBUS RVS 316 behuizing Behuizing met LCD display (ook met optische bediening) Uitgangssignaal Ohm of Volt |
